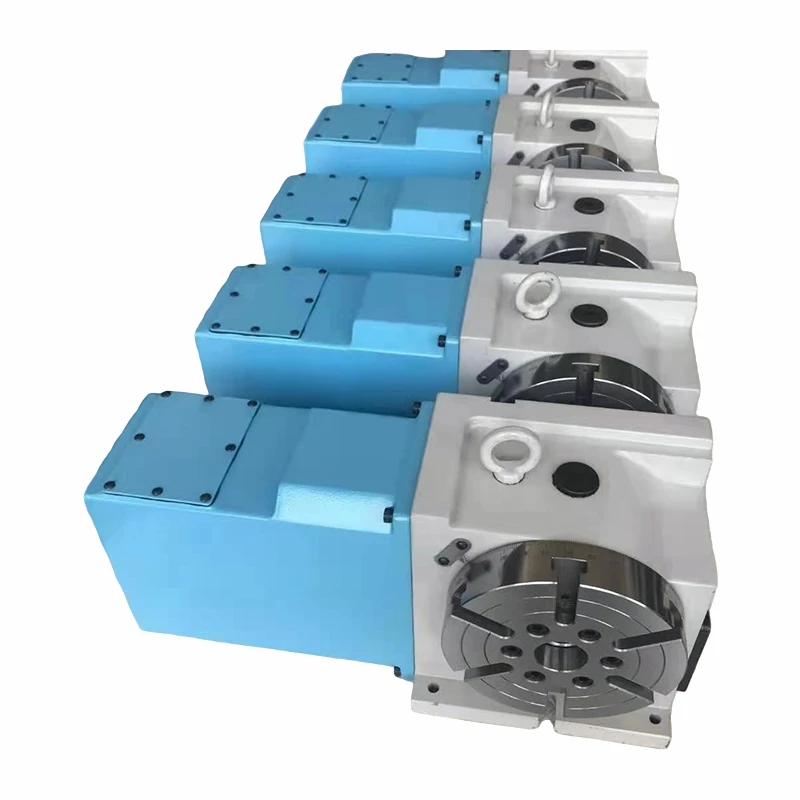

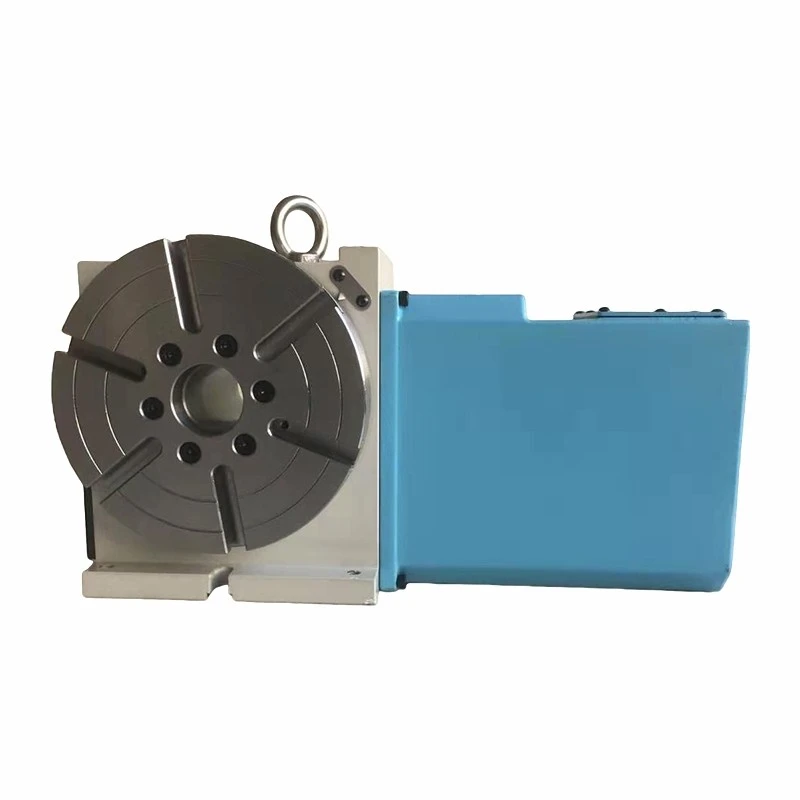

Karakteristike proizvoda:

Visoko precizni rotacioni sto sa 4. osovinom svi imaju radijalne{1}}aksijalne ležajeve. Pužni zupčanik je dostupan u materijalima od bakra i legiranog čelika. Među njima, pužni zupčanici od legiranog čelika nude superiornu otpornost na habanje i veći obrtni moment u odnosu na bakrene, što ih čini otpornijim na habanje izazvano opterećenjem-kada se primjenjuju na osovinu nagiba 4-osnih mašina.

1. Visoka preciznost: Opremljen sa japanskim-proizvedenim dvostrukim- setovima zupčanika s olovnim pužnim pužnim pogonom. Materijal pužnog zupčanika pruža poboljšanu otpornost na habanje i duži vijek trajanja.
2. Visoka krutost: Prihvata radijalne-aksijalne ležajeve, koji lako mogu podnijeti teške-operacije rezanja.
3. Svestranost: Sadrži dizajn velikog-otvora blende na svim modelima, omogućavajući fleksibilnije primjene uređaja.
4. Vodootporne performanse: Potpuna vodootporna konstrukcija od lima sa vodootpornom ocjenom IP65 ili više.
5. Estetski dizajn: Vanjska završna obrada-razreda boje se primjenjuje na sve modele, utjelovljujući novu estetiku mehaničke izrade.

Dimenzija:

Model	A	B	C	D	E	F	G	H	I	J	K	L	M	Φ	P	D
SKQ-12160	132	233	200	183	13	18	125	16.5	18	8	10	147	92.5	Φ160	210	Φ32
SKQ-12200	132	233	200	183	13	18	135	20	18.5	8.5	12	147	93	Φ200	230	Φ42

Kablovsko ožičenje:

Rotacioni sto visoke preciznosti 4. osi ima kabl sa 2 pina i 2 žice (bele) ovde:
Kabl sa 2 pina je za kućni prekidač (NC tip), ima 2 žice:
braon i plava

(ako vašem cnc kontroleru treba 0v kao kućni ulazni signal, onda povežite plavu na 0v i smeđu na kućni ulazni signal)

(ako je vašem cnc kontroleru potrebno 24v kao kućni ulazni signal, spojite smeđu na 24v i plavu na kućni ulazni signal)

Dvije bijele žice su za elektromagnetne ventile KOČNICE DC24V + , - NAPAJANJE. Kočnica je normalno otvorenog tipa, kada se pritisne vazduh
solenoid aktivan, kočnica radi.
