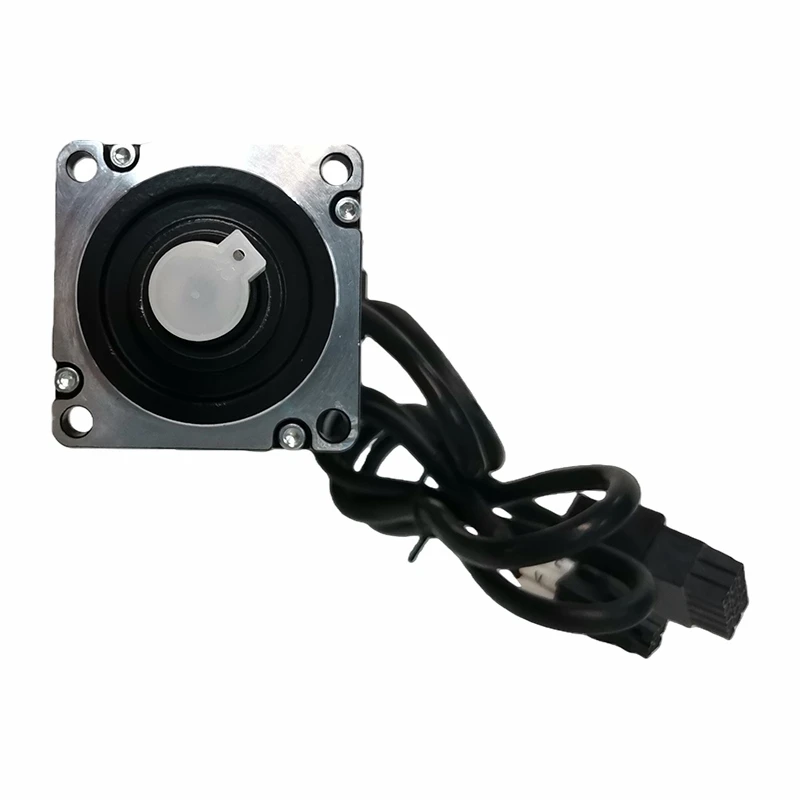

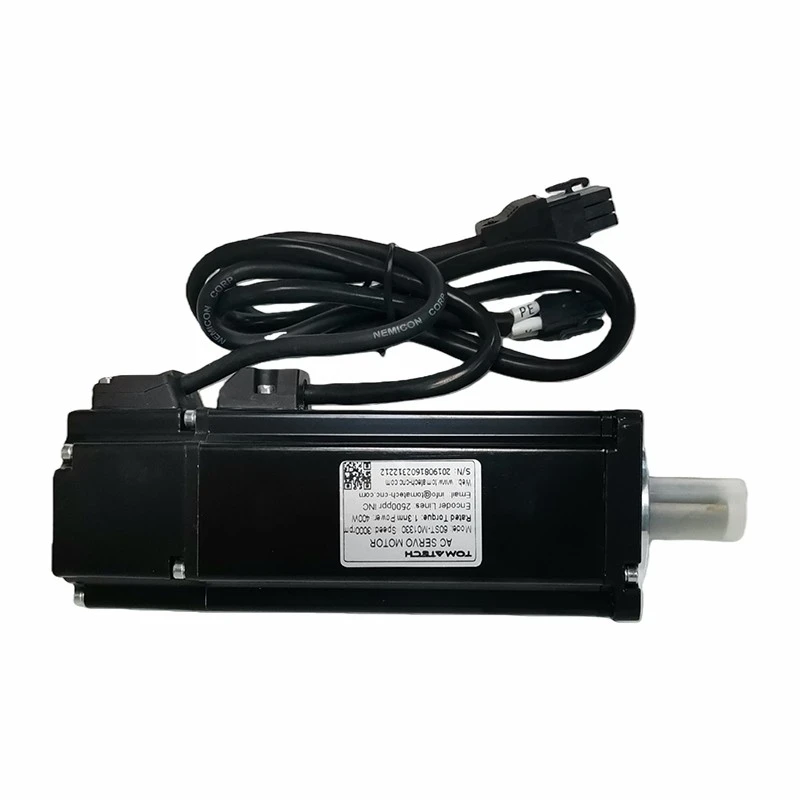

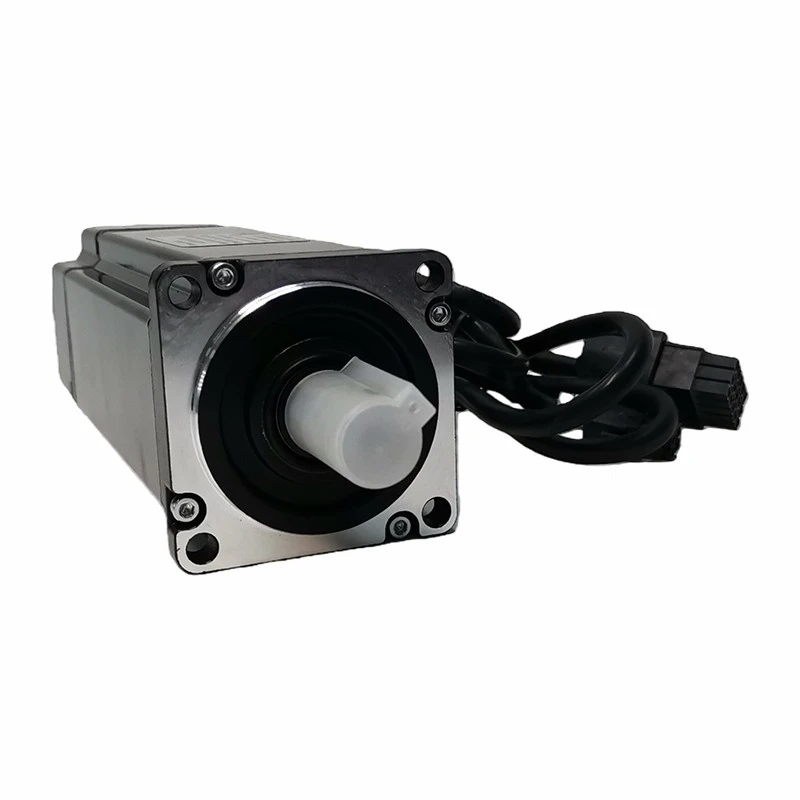

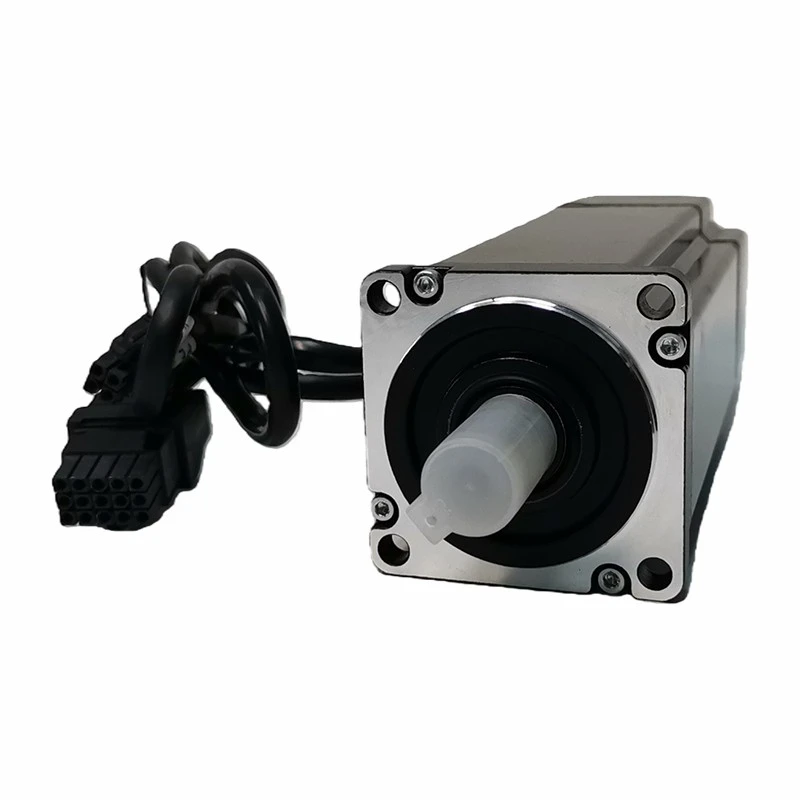

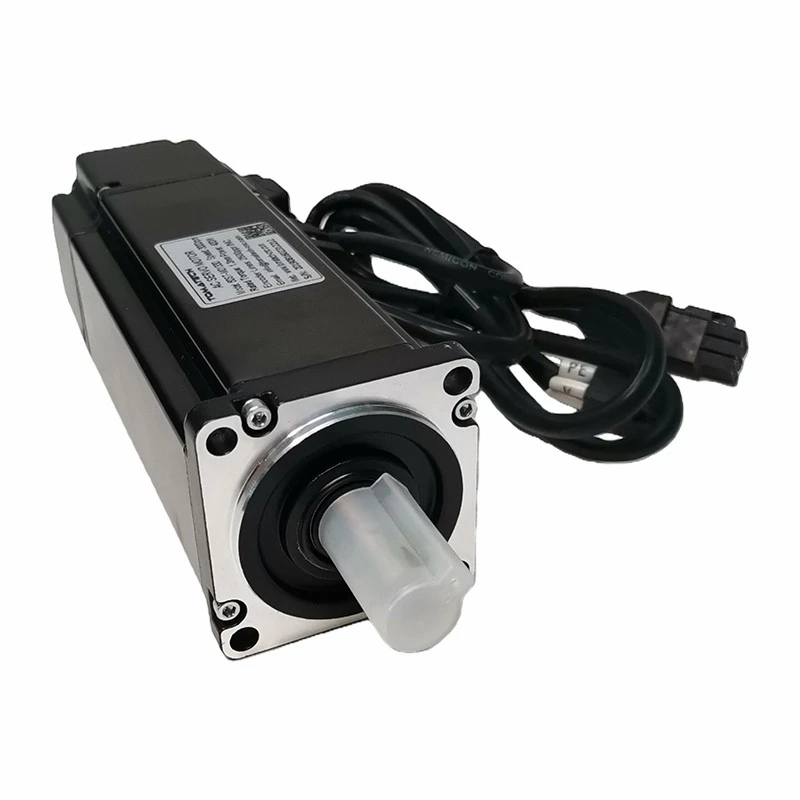

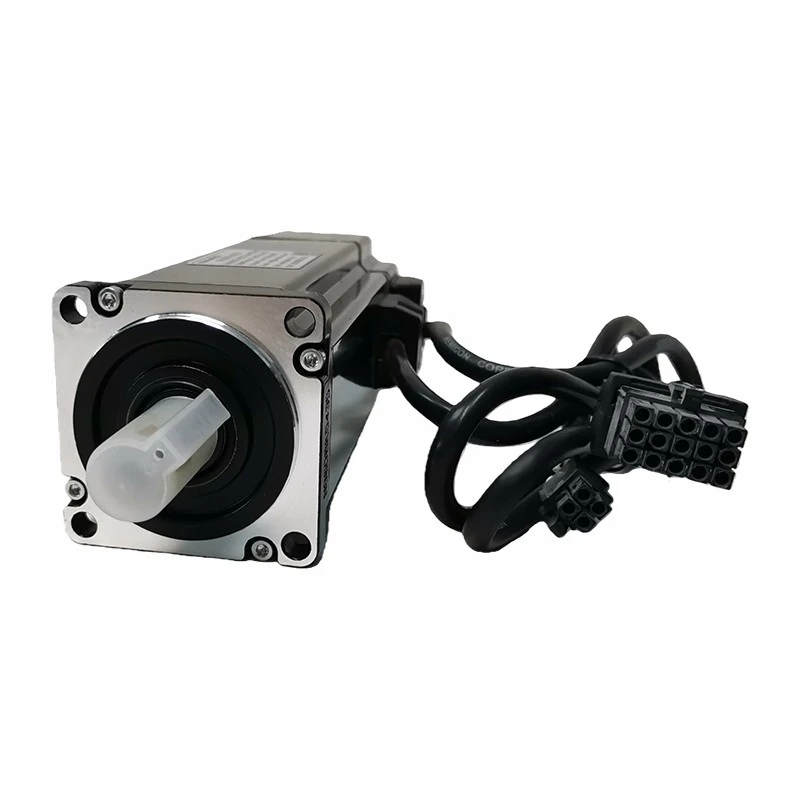

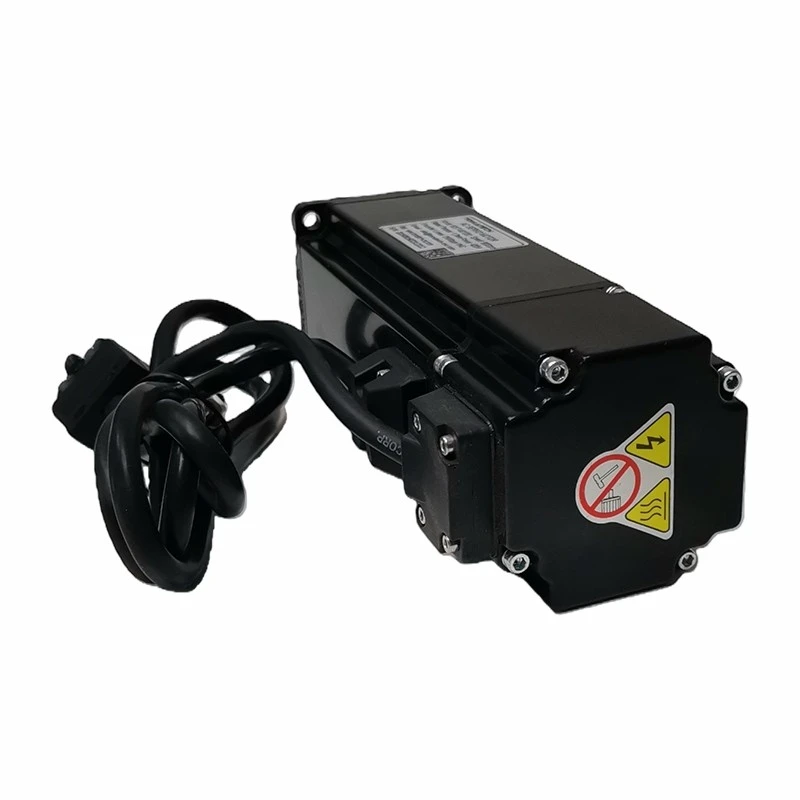

60mm okvir optički inkrementalni enkoder 2500PPR rezolucija AC servo motor
Tehnički list motora:
|
Model |
60ST{1}M00630 |
60ST-M01330 |
60ST{1}}M01930 |
||||||||||||||||||
|
Usklađen vozač |
K1AS04AA |
K1AS04AA |
K1AS04AA |
||||||||||||||||||
|
Nazivna snaga (W) |
200 |
400 |
600 |
||||||||||||||||||
|
Nazivni napon (V) |
220 |
220 |
220 |
||||||||||||||||||
|
Nazivna struja (A) |
1.2 |
2.8 |
3.5 |
||||||||||||||||||
|
Nazivna brzina (o/min) |
3000 |
3000 |
3000 |
||||||||||||||||||
|
Obrtni moment (nm) |
0.637 |
1.27 |
1.91 |
||||||||||||||||||
|
Maksimalni obrtni moment (nm) |
1.91 |
3.9 |
5.73 |
||||||||||||||||||
|
Konstanta napona (v/1000*rpm) |
30.9 |
29.6 |
34 |
||||||||||||||||||
|
Koeficijent obrtnog momenta (Nm/A) |
0.53 |
0.45 |
0.55 |
||||||||||||||||||
|
Inercija rotora (Kg.m2) |
0.175x10-4 |
0.29x10-4 |
0.39x10-4 |
||||||||||||||||||
|
Linija-Linija otpora (Q) |
6.18 |
2.35 |
1.93 |
||||||||||||||||||
|
Linija-Induktivnost linije (mH) |
29.3 |
14.5 |
10.7 |
||||||||||||||||||
|
Električna vremenska{0}}konstanta (gd.) |
4.74 |
6.17 |
5.5 |
||||||||||||||||||
|
Težina (Kg) |
1.16 |
1.6 |
2.07 |
||||||||||||||||||
|
Broj linije kodera (PPR) |
2500 |
||||||||||||||||||||
|
Klasa izolacije |
Klasa B |
||||||||||||||||||||
|
Sigurnosna klasa |
IP65 |
||||||||||||||||||||
|
Korišćenje okruženja |
Temperatura: -20^0〜+40 stepen Vlažnost ispod 90%RH Bez rošenja |
||||||||||||||||||||
|
Utikač za napajanje motora |
Olovna žica |
U (crveno) |
V (žuta) |
W (plava) |
PE (žuta/zelena) |
||||||||||||||||
|
utikač br. |
1 |
2 |
3 |
4 |
|||||||||||||||||
|
Utikač enkodera |
Olovna žica |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
|||||
|
utikač br |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
||||||
Prednosti:
1.60mm prirubnica AC servo motor usvaja uljnu brtvu, vodootporan dizajn.
2,60 mm AC servo motor s prirubnicom usvaja japanski rotacijski enkoder.
3,60 mm prirubnica AC servo motor koristi visokokvalitetni komad od silikonskog čelika s permanentnim magnetom.
Instalacija:
1. Komponente za instalaciju/demontažu spojene na kraj vratila motora, nemojte jako udarati po vratilu
spriječiti da je druga strana enkodera vratila motora oštećena.
Nastoji da na najbolji način iskoristi svoju osovinu kako bi spriječio vibracije i oštećenja ležaja.
|
Model |
6060ST{1}M00630 |
6060ST{1}M01330 |
60ST{1}}M01930 |
|
|
L (bez kočnice) |
116 |
141 |
169 |
|
|
L (sa kočnicom) |
164 |
189 |
217 |
|
|
Kabl za opciju |
(Pulsni kabl) Kontroler za drajver |
0,5~20 metara |
||
|
(Kabl kodera)Encoder do drajvera |
||||
|
(Kabl za napajanje) Motor do vozača |
||||
Koje su prednosti servo motora?
Razumijevanje prednosti servo motora je od suštinskog značaja za inženjere i tehničare koji žele optimizirati njihovu upotrebu u različitim sistemima.
Visoka efikasnost – Servo motori su visoko efikasni zbog svoje sposobnosti da crpe snagu samo tokom kretanja i održavaju energetsku efikasnost pri različitim brzinama i opterećenjima.
Izuzetna preciznost kontrole – Nude preciznu kontrolu ugaone ili linearne pozicije, brzine i ubrzanja, što ih čini nezamjenjivim u aplikacijama gdje je precizno pozicioniranje ključno.
Velika izlazna snaga u odnosu na veličinu – Uprkos svojoj maloj i kompaktnoj veličini, servo motori mogu isporučiti veliku izlaznu snagu, što ih čini pogodnim za aplikacije{0}}osjetljive na prostor.
Brzi odgovor na pokretanje, zaustavljanje i vožnju unazad – Servo motori mogu brzo odgovoriti na signale za pokretanje, zaustavljanje i vožnju unazad, poboljšavajući dinamiku sistema kontrole kretanja.
Nisko održavanje – S manje mehaničkih dijelova koji su podložni habanju (posebno kod tipova bez četkica), servo motori općenito zahtijevaju manje održavanja u odnosu na tradicionalne motore.
Integracija sa sofisticiranim kontrolnim sistemima – Oni se neprimetno integrišu sa naprednim digitalnim sistemima upravljanja, omogućavajući implementaciju složenih algoritama koji poboljšavaju stabilnost i performanse sistema.
Veliki obrtni moment pri malim brzinama – Servo motori održavaju konzistentne nivoe obrtnog momenta pri malim brzinama, što je korisno za aplikacije koje zahtevaju visok stepen kontrole tokom rada na maloj brzini.
Smanjena proizvodnja topline – Moderni servo motori su dizajnirani da minimiziraju stvaranje topline, što smanjuje rizik od pregrijavanja i produžava vijek trajanja motora i pripadajućih komponenti.
