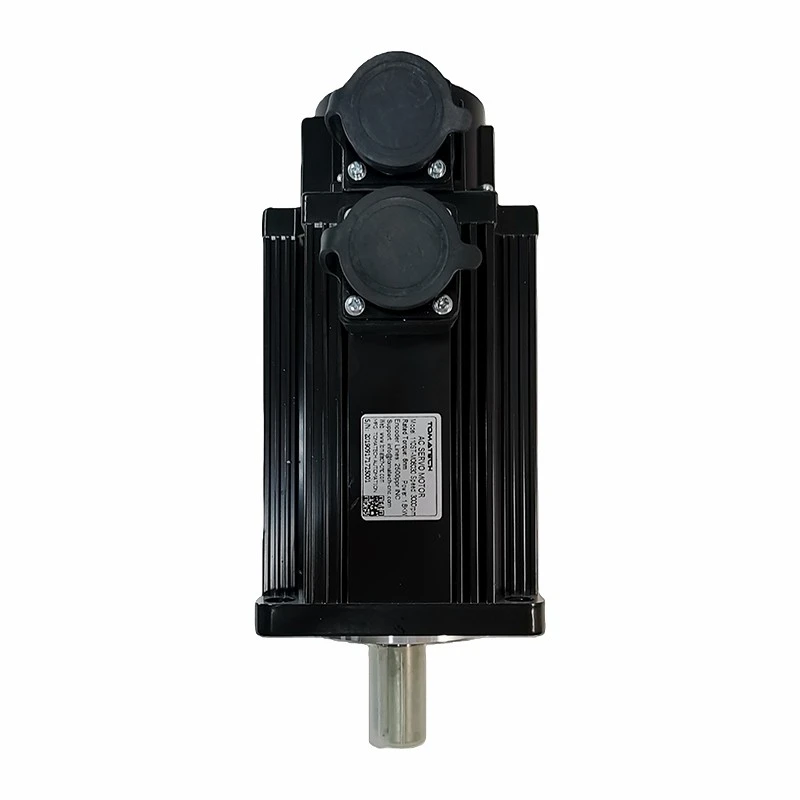

110mm okvir 1.2~1.8KW AC Servo motor za CNC mašine

Proizvodna proizvodnja:

Visokokvalitetni servo motor s prirubnicom od 110 mm usvaja japanski NEMICON visokokvalitetni optički inkrementalni enkoder, motor radi stabilno sa niskim nivoom buke, sa odličnim izlaznim momentom i kapacitetom preopterećenja 3 puta. Kada je uparen sa K1 serijom AC servo pogona, visokokvalitetni 110 mm servo motor s prirubnicom se široko koristi u industrijama kao što su CNC alatni strojevi, pakovanje, elektronika 3C i logistika. Odlikuje se visokom stabilnošću u radu.

Model	110ST{1}M04030				110ST{1}M05030					110ST{1}M06020						110ST{1}M06030
Usklađen vozač	K1AS15AA				K1AS15AA					K1AS22AA						K1AS22AA
Nazivna snaga (KW)	1.2				1.5					1.2						1.8
Nazivni napon (V)	220				220					220						220
Nazivna struja (A)	5.0				6.0					4.5						6.0
Nazivna brzina (rpm)	3000				3000					2000						3000
Obrtni moment (nm)	4				5					6						6
Maksimalni obrtni moment (nm)	12				15					12						18
Konstanta napona (v/1000*rpm)	54				62					83						60
Koeficijent obrtnog momenta (Nm/A)	0.8				0.83					1.3						1.0
Inercija rotora (Kg.m²)	0.54x10-³				0.63x10-³					0.76X10-³						0.76X10-³
Linija-Linija Otpor(Q)	1.09				1.03					1.46						0.81
Linija-Induktivnost linije (mH)	3.3				3.43					4.7						2.59
Električna vremenska{0}}konstanta (gd.)	3				3.33					3.2						3.2
Težina (Kg)	6				6.8					7.9						7.9
Broj linije kodera (PPR)	2500
Klasa izolacije	Klasa F
Sigurnosna klasa	IP65
Korišćenje okruženja	Temperatura: -20^0〜+40 stepen Vlažnost ispod 90%RH Bez rošenja
Utikač za napajanje motora	Olovna žica	U					V					w						PE
	utikač br.	2					3					4						1
Utičnica za enkoder (15 pinova)	Olovna žica	5v	0v	A+		B+	Z+	A-	B-		Z-		U+	V+	W+		U-		V-	W-	PE
	Pin br.	2	3	4		5	6	7	8		9		10	11	12		13		14	15	1

Karakteristike:

Nazivni napon 220VAC
Nazivna snaga 1.2KW~1.8KW
Veličina okvira 110 mm za visokokvalitetni servo motor s prirubnicom od 110 mm
Inkrementalni enkoder od 2500 linija
IP65
Sve serije uljne brtve
Konektor za avijaciju
Manja buka i niži porast temperature
Snažan kapacitet preopterećenja do najviše 3,5 puta

Instalacija:

1 ,Ne udarajte jako po osovini, u slučaju da se enkoder ošteti.

2, bolje je spriječiti jake vibracije, zaštititi ležaj.

110mm okvir 1.2~1.8KW AC Servo motor za CNC mašine
Nazivni obrtni moment (Nm)	2		4	5		6
L Bez kočnice	159		189	204		219
L Sa kočnicom sa trajnim magnetom	215		245	260		275
L Sa elektromagnetnom kočnicom	233		263	278		293
Kabl za opciju		(Pulsni kabl) Kontroler do drajvera			3-10M za opciju
		(Kabl kodera)Encoder do drajvera			3-10M za opciju
